PowerDesign简易教程 ​

维护库表 ​

版本 ：16.5.0.3982 (Help->About PowerDesigner, 项目组成员的PowerDesigner版本必须一致).

注意：添加字段前需要和组内成员沟通，确认此前修改的文件必须提交才能继续操作.

cdm概念模型操作流程 ​

  1. 新建cdm, Workspace->New->Conceptual Data Model->输入名称
  2. 划分cdm模块, 比如公共模块(存放租户, 基础, 启用等实体), 基础模块(存放用户, 角色等通用实体), 各业务模块等.

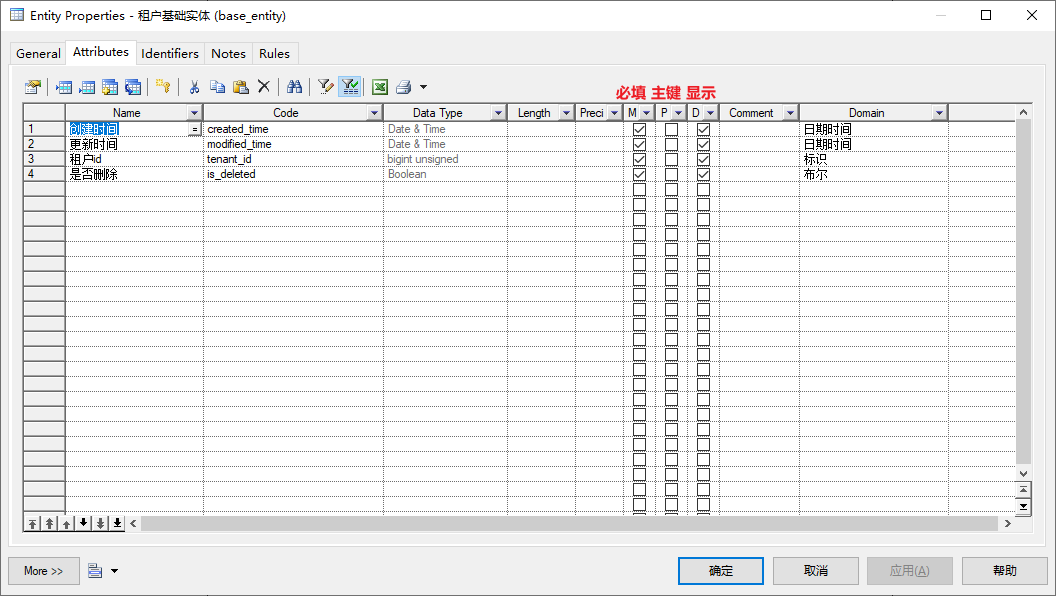

  3. 添加实体维护字段, 右侧 Toolbox->Entity选中并添加, 双击选中 Entity, 维护 General面板中的 Name, Code, 维护 Attributes面板中的字段, 示例如下

1741098903075

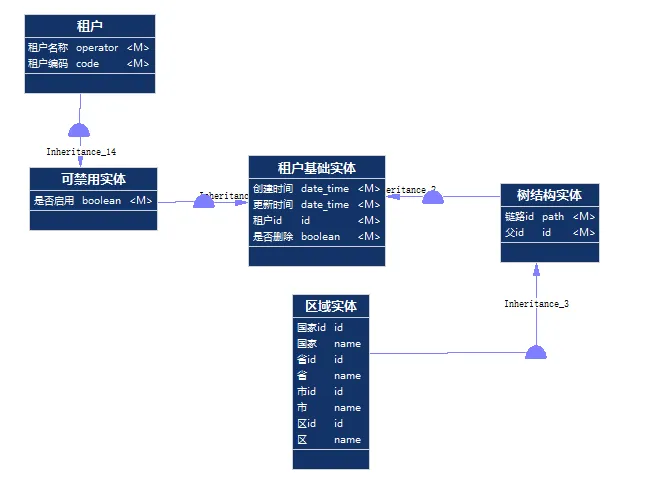

  1. 建立实体之间的继承关系, 右侧 Toolbox->Inheritance选中, 然后在面板中由子实体连向父实体, 如下示例

1741099010084

  1. 维护字段的域, 域可以定义检查约束、取值范围、最大值、最小值、默认值等. 顶栏 Model->Domains列出所有域, 新添字段时, 优先使用已存在的域, 若没有对应类型则需要先维护域, 再维护字段, 常见的域如下示例
NameCodeData TypeLengthPrecisionM
jsonjsonVariable characters (2048)2,048
md5md5Variable characters (32)32
urlurlVariable characters (500)500
人名operatorVariable characters (20)20
令牌tokenVariable characters (100)100
优先级priorityShort integer
加密字段encrypt_fieldVariable characters (500)500
名称nameVariable characters (50)50
地址addressVariable characters (1500)1,500
密码passwordVariable characters (100)100X
布尔booleanBooleanX
数量quantityInteger
日期dateDate
日期时间date_timeDate & Time
时间timeTime
枚举enumtinyint unsigned
标识idbigint unsignedX
版本versionInteger
电话telephoneVariable characters (50)50
百分比percentagetinyint unsigned
短备注remarkVariable characters (100)100
编码codeVariable characters (50)50
路径pathVariable characters (100)100
邮箱emailVariable characters (100)100
金额priceDecimal (15,4)154
长备注long_remarkVariable characters (500)500
  1. 生成pdm, 顶栏 Tools->Generate Physical Data Model选择对应的数据库以及版本

pdm物理模型操作流程 ​

  1. 确认物理模型的表以及字段添加成功
  2. 生成备注, 顶栏 Tools-->Execute Commands-->Edit/Run Scripts, 执行name2comment脚本
Java
Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch

Dim   mdl   '   the   current   model

'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If

'   This   routine   copy   name   into   comment   for   each   table,   each   column   and   each   view
'   of   the   current   folder
Private   sub   ProcessFolder(folder)
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.comment   =   tab.name
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                        col.comment=   col.name
                  next
            end   if
      next

      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
                  view.comment   =   view.name
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub
  1. 生成sql脚本, 顶栏 Database->Generate Database, 在General面板确认生成的文件名以及路径, 在Format面板勾选：Generate name in empty comment，编码类型为：UTF-8, 在 Selection面板确认选择的表, 在 Preview一栏确认是否有生成注释, 点击确认即可

基本规范 ​

维护流程 ​

  1. 先维护cdm, 再生成pdm, cdm以及pdm文件需一同做版本管理
  2. 表必须指定主键索引, 编码必须指定唯一索引, 布尔值需考虑非空约束, 新建表同时需考虑建立普通索引

字段设计规范 ​

  • 所有标识符均采用小写，各单词之间用下划线隔开，长度不超过30
  • 同一字段在各表的名称、类型必须一致
  • 树形结构表添加cid字段记录层次数据，添加parent_id记录上级数据
  • 默认使用innodb引擎
  • 默认使用UTF-8编码
  • 数字类型均不允许为NULL
  • 单据表采用乐观锁解决并发问题，统一增加version字段

类型命名规范 ​

  • 主键：表名_id，无符号bigint
  • 枚举： tinyint(3)
  • 金额：decimal(15,4)
  • 布尔值：tinyint(1)，is_开头，默认值为0
  • 日期：date，_date结尾
  • 带时间日期：datetime，_time结尾
  • 普通字符串：varchar
  • 汉字字符串：nvarchar

常用字段命名规范 ​

  • 金额：_amount结尾
  • 价格：_price结尾
  • 数量：_quantity结尾
  • 备注：remark
  • 是否作废：is_invalid
  • 计划数量：plan_quantity
  • 锁定数量：lock_quantity
  • 出库数量：out_quantity
  • 入库数量：in_quantity

理论补充 ​

Schema与数据类型优化 ​

注: 内容来源为《高性能MYSQL》对应章节

选择优化的数据类型 ​

  1. 更小的通常更好， 因为它们占用更少的磁盘，内存和CPU缓存，并且处理时需要的CPU周期也更少
  2. 简单就好， 例如，整形比字符操作代价更低，因为字符集和校对规则使字符比较比整形比较更麻烦
  3. 尽量避免使用null， 因为查询中包含可为null的列， 对mysql更难优化，可为null的列使得索引，索引统计和值比较都更复杂，可为null的列会使用更多的存储空间，在mysql里也需要特殊处理，当可为null的列被索引时，每个索引的记录需要一个额外的字节。
整数类型 ​
  • TINYINT, SMALLINT, MEDIUMINT, INT, BIGINT, 分别使用8，16， 24， 32, 64位存储空间
  • 整数类型可选的有UNSIGNED（无符号）属性，表示不允许负值，这大致可以使正数的上限提高一倍，比如TINYINT的存储范围是-128-127，TINYINT UNSIGNED的存储范围是0-255；有符号和无符号类型使用相同的存储空间，并具有相同的性能，因此可以根据实际情况选择合适的类型
  • mysql可以为整数类型指定宽度，比如INT(11), 对大多数应用这是没有意义的，它不会限制值的合法范围，只是规定了mysql的一些交互工具（比如命令行客户端）用来显示字符的个数，对于存储和计算来说，INT(1)和INT(20)是相同的

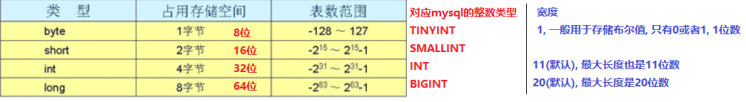

与java中数据类型对应

1741099275123

因此通用设计为**TINYINT(1)存储布尔, TINYINT(3)存储枚举, ** INT (11)存储Integer类型, BIGINT(20)存储Long类型 .

实数类型 ​
  • 实数是带有小数部分的数字, 也可以用DECIMAL存储比BIGINT还大的整数.
  • FLOAT和DOUBLE类型支持使用标准的浮点类型进行近似运算, DECIMAL类型用于存储精确的小数, 在mysql5.0和更高版本, DECIMAL类型支持精确计算.
  • 浮点和DECIMAL类型都可以指定精度, 对于DECIMAL列, 可以指定小数点前后允许的最大位数. 例如DECIMAL(18,9)小数点两边各存9个数字, 占9个字节, 小数点本身占一个字节
  • 因为需要额外的空间和计算开销, 所以应该尽量只在对小数进行精确计算时才使用DECIMAL, 例如存储财务数据, 但在数据量比较大的时候, 可以考虑使用BIGINT代替DECIMAL, 例如要存储财务数据精确到万分之一分, 则可以把所有金额乘以一百万, 然后将结果存在BIGINT里, 这样可以同时避免浮点数存储计算不精确和DICEMAL精确计算代价高的问题
字符串类型 ​
  • VARCHAR类型用于存储可变长字符串, 比定长更节省空间, 因为它仅使用必要的空间.

适合使用VARCHAR的情况: 字符串列的最大长度比平均长度大很多, 列的更新很少, 所以碎片不是问题; 使用了像UTF-8这样复杂的字符集, 每个字符都使用不同的字节数进行存储

  • CHAR类型是定长的, MYSQL总根据定义的长度分配足够的空间

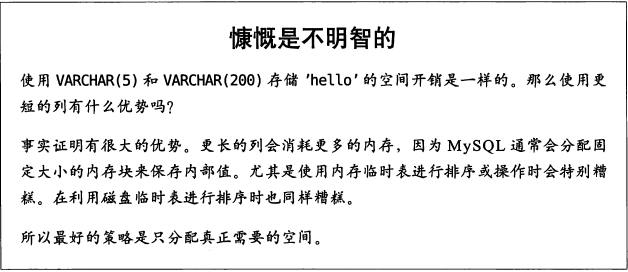

适合存储很短的字符串, 或者所有值都接近同一个长度, 例如, CHAR非常适合存储密码的MD5值, 对于经常变更的数据, CHAR也比VARCHAR更好, 因为定长的CHAR类型不容易产生碎片, 对于非常短的列, CHAR也比VARCHAR在存储空间上更有效率

1741099286641

  • BLOB和TEXT类型, 都是为存储很大的数据而设计的字符串数据类型, 分别采用二进制和字符方式存储.
日期和时间类型 ​

保存日期和时间时, 使用DATETIME还是TIMESTAMP

  • DATETIME

能保存大范围的值, 从1001年到9999年, 精度为秒. 它将日期和时间封装到格式为YYYYMMDDHHMMSS的整数中, 与时区无关. 使用8个字节的存储空间. 默认情况下, MYSQL以一种可排序的无歧义的格式显示DATETIME的值, 比如"2008-01-05 22:12:12";

  • TIMESTAMP

保存了从1970年1月1日午夜以来的秒数, 它和UNIX时间戳相同. 只使用4个字节的存储空间, 因此存储范围比DATETIME小得多, 只能表示从1970年到2038年.TIMESTAMP显示的值依赖于时区, MYSQL服务器, 操作系统以及客户端连接都有时区设置. 此外, TIMESTAMP列默认为NOT NULL, 插入记录时, MYSQL默认会更新第一个TIMESTAMP列的值.

除了特殊行为之外, 通常应该尽量使用TIMESTAMP, 因为它比DATETIME空间效率更高.

位数据类型 ​
  • BIT, MYSQL将BIT当做字符串处理, 但是在数字上下文的场景中检索时, 却是将位字符串转换成数字. 对于大部分应用, 最好避免使用这种类型
  • SET, 如果要保存很多的true/false值, 可以考虑合并这些列到一个SET数据类型, 它在MYSQL内部是以一系列打包的位的集合来表示的; 另一种替代SET的方式是使用一个整数来包装一系列的位, 例如可以将8个位包装到一个TINYINT中, 并且按位操作来使用
特殊数据类型 ​

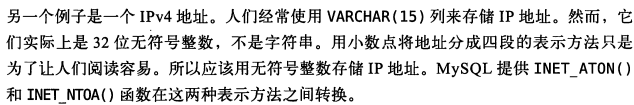

某些类型的数据并不直接与内置类型一致

1741099301866

范式和反范式 ​

三大范式:

1.第一范式（1NF）列不可再分

2.第二范式（2NF）属性完全依赖于主键

3.第三范式（3NF）属性不依赖于其它非主属性, 属性直接依赖于主键

范式的优点:

  • 范式化的更新操作通常比反范式要快
  • 当数据被较好的范式化时, 就只有很少或者没有重复数据, 所以只需要修改更少的数据
  • 范式化的表通常更小, 所以放到内存中操作更快
  • 很少有多余的数据意味着很少的DISTINCT或GROUP BY语句

范式的缺点:

  • 稍微复杂一点的查询语句通常都要关联, 不但代价昂贵, 也可能使一些索引策略失效

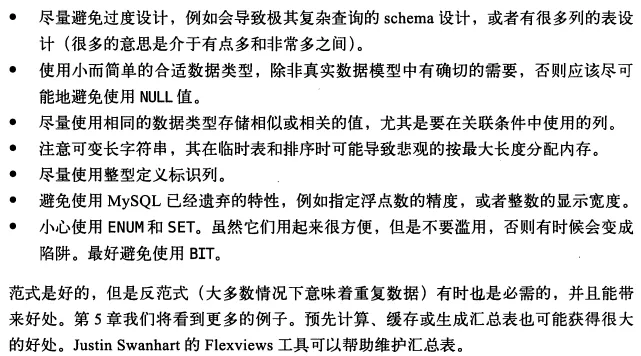

总结

1741099309215

MYSQL索引失效的场景 ​

参考: https://blog.csdn.net/wuseyukui/article/details/72312574
